一、概述
YEJ系列电磁制动三相异步电动机适用于要求快速停止、准确定位、往复运转、防止滑行和各种机械中作主轴传动和辅助传动用，如升降机械、运输机械、包装机械、食品机械、印刷机械、建筑机械、木工机械、减速机械、冶金机械、锻压机械等。
型号说明
二、结构简介
该系列电动机是在Y系列（ip44）电动机的后端盖与风扇之间附加—直流电磁制动器所组成的派生系统产品，制动方式为断电制动，该系列电动机的功率等级与安装尺寸的对应关系、安装尺寸、安装型式、绝缘等级、使用条件、工作方式、冷却方法、额定电压与额定频率等与Y系统（ip44）相应规格相同，电动机的防护等级为ip44,而制动器的机械部分为ip23，电动机的结构如图一所示。
1.定子;2.转子;3.盘子;4.彻铁;5.励磁线圈；6.手动释放装置;7.制动弹簧;
图示:YEJ系列电磁制动三相异步电动机机构图
三、YEJ系列电动机的制动时间特性
YEJ系列电动机的制动时间特性与整流装置的接线有关。整流装置与电源的两种连接方式，如图二所示。两种摩擦制动时间tbr相同，但释放时间不同。
四、YEJ系列电动机制动器气隙的调整
制动器的摩擦材料，经长时期使用后，将受到磨损，使电磁铁心与衔铁间的气隙增大并且弹簧工作长度增加，所以降低了弹簧压力，减小了制动力矩；同时气隙的加大，使衔铁吸合电压上升，严重时将使衔铁不能吸合，因此使用时，需经常核查气隙并时行调整，正常的气隙应在0.3~1.0mm之间。
五、YEJ系列电磁制动三相异步电动机安装及外形尺寸
B3型安装及外型民族尺寸
B5型安装及外型尺寸
B35型安装及外型尺寸
六、订货须知
1、本样本为您造型和设计提供参考，具体数据请订货前惠予联系，今后如有变化不再另行通知。
2、YEJ160无特殊要求时，出线盒为左盒。
3、订货时请注明样本中所标明的电动机型号、功率、转速、电压、频率安装结构形式等。
4、如有特殊要求，经双方协议后，可为您提供特殊要求电动机。

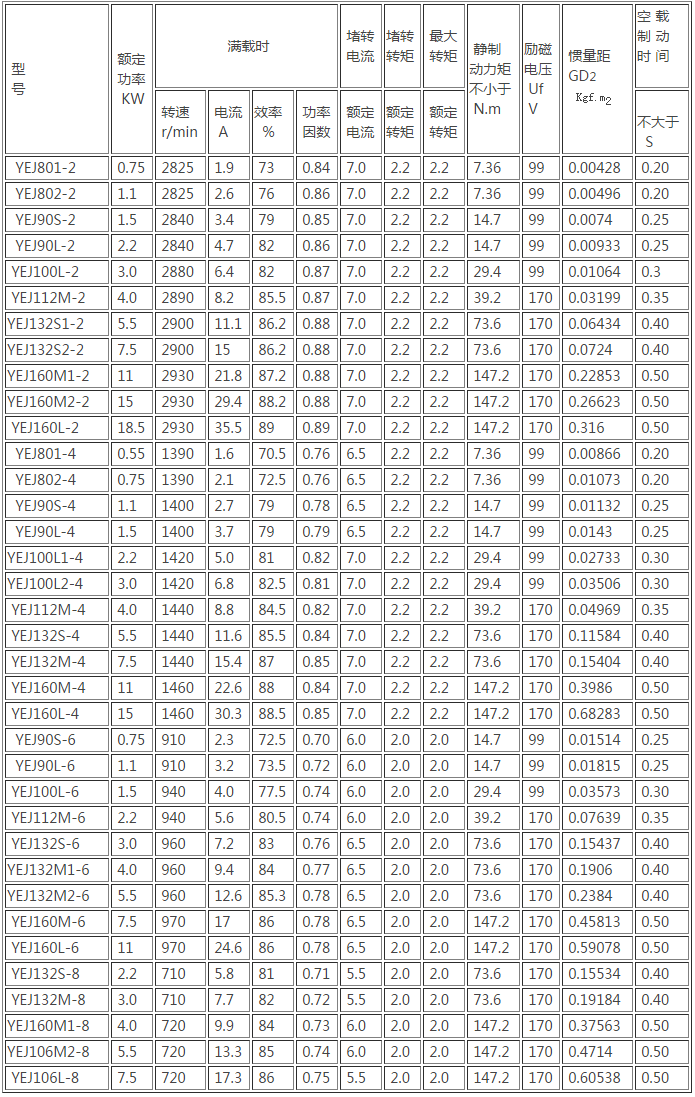

七、YEJ系列电磁制动三相异步机技术数据
2>全自动真空浸漆，保证线包均匀度强，绝缘程度好 寿命长
3>出厂检测仪，电机数据达到国标35项
电机出厂测试系统
每一个开特产品出厂之前都要经过层层严格的检验测试
合格才能出厂
我们只为保证质量
让您安心
